IMLS-3-AP-RE Pepperl + Fuchs Zweiweg-Reflektor-Lichtschranke


IMLS-3-AP-RE Pepperl + Fuchs Zweiweg-Reflektor-Lichtschranke

Artikel-Nr.: 1500

Auf Lager

69,00
Preis inkl. MwSt., zzgl. Versand


Mögliche Versandmethoden: Versand DHL Paket, Versand DHL Paket International

IMLS-3-AP-RE
Pepperl + Fuchs Zweiweg-Reflektor-Lichtschranke



Artikelbeschreibung:

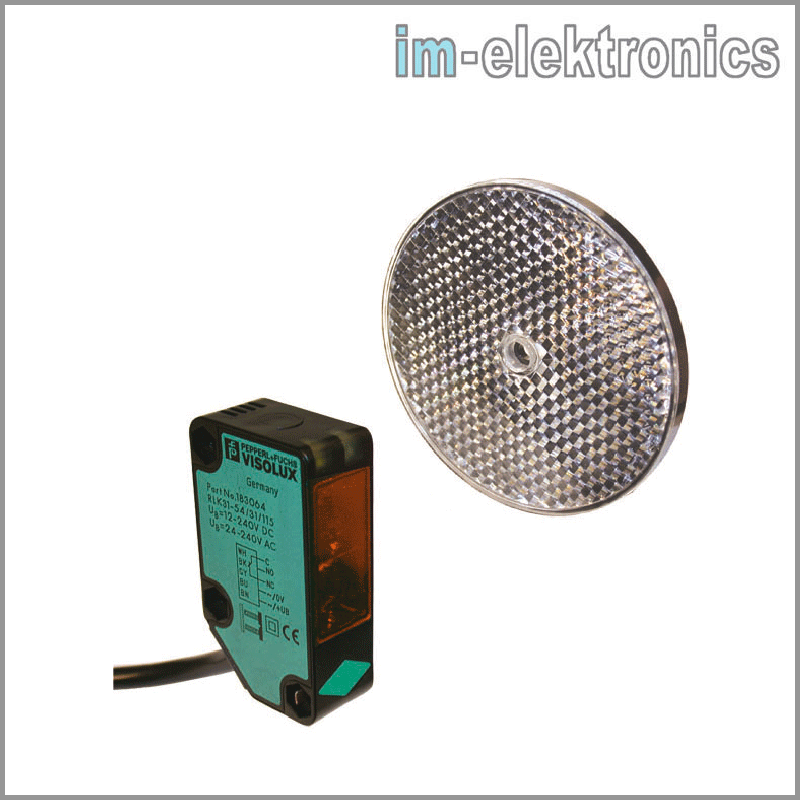

  • 1 Stück Zweiweg-Reflektor-Lichtschranke mit Polarisationsfilter
        von Pepperl + Fuchs Visolux
  • Art.-Nr. 213222, Typ RLK31-54/25/31/115-SET2

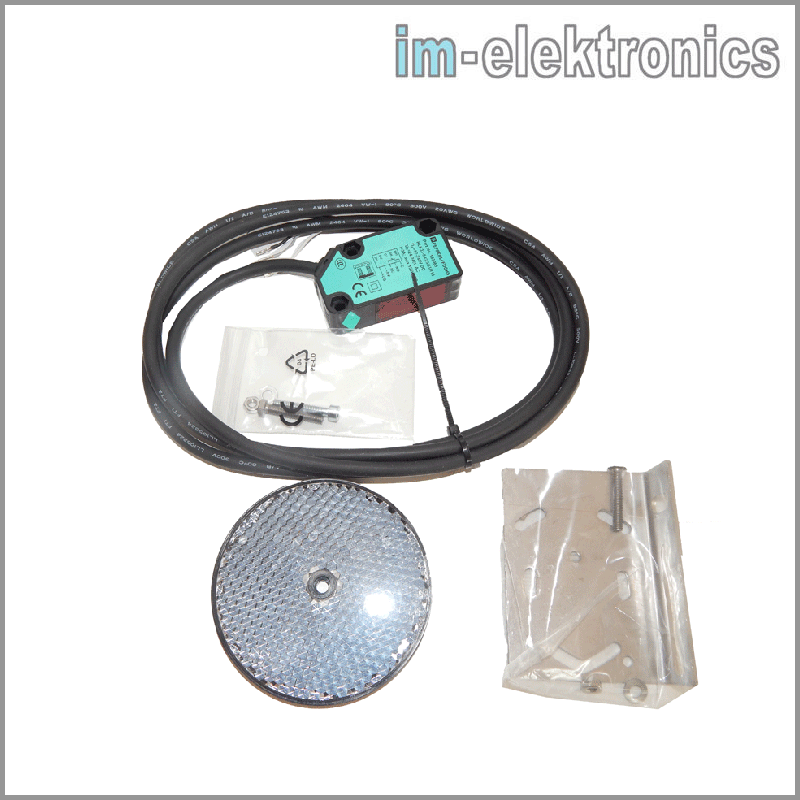

  • Set bestehend aus Sender/Empfänger (in einem Gehäuse) mit 2 m Festkabel,
       Edelstahl-Haltewinkel sowie einem Rund-Reflektor mit 84mm Durchmesser und
       Befestigungsmaterial
  • Reichweite max. 12 m, Allspannung 12V-240V DC, 24V-240V AC, Schutzart IP67
  • geeignet für Garagentorantriebe, Industrietore, Drehtore, Flügeltore, Torantriebe,
       Torsteuerungen, Schrankenanlagen und viele andere Einsatzgebiete
  • Basis-Lichtschranken zur Erfassung von Personen, Objekten und Fahrzeugen
  • kompakte stabile und wassergeschützte Bauform mit schmalem Gehäuse
  • gute optische Leistungsdaten trotz geringer Gehäusetiefe
  • hohe Bedienfreundlichkeit durch einfache Einstellung und Ausrichtung
  • Fremdlichtunempfindlich
  • mit Polarisationsfilter
  • Allspannungsversion AC/DC
  • Relaisausgang
  • Schutzklasse II
  • mit 2 Meter Festkabel (5-adrig)


    Allgemeine Daten:
    • Betriebsreichweite: 0 ... 9 m
    • Reflektorabstand: 0,02 ... 9 m
    • Grenzreichweite: 12 m
    • Lichtsender: LED, polarisiert (vermindert Fehlfunktionen bei reflektierenden Objekten)
    • Lichtart: rot, Wechsellicht, 630 nm
    • Lichtfleckdurchmesser: ca. 200 mm im Abstand von 6 m
    • Öffnungswinkel: 3,0 °
    • Fremdlichtgrenze: 50000 Lux

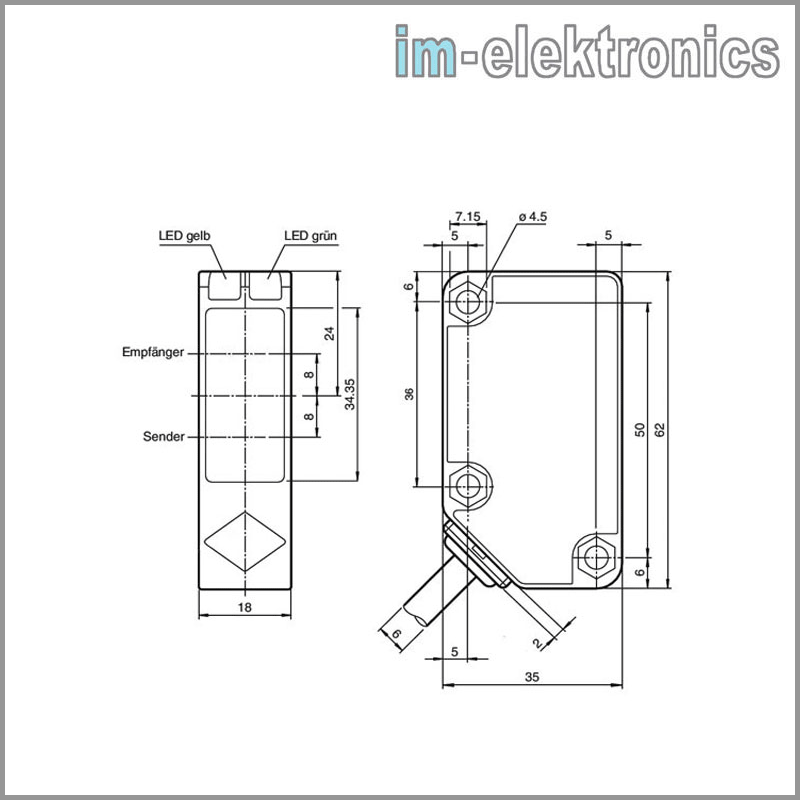

    • Maße (HxBxT): 62 x 18 x 35 mm
    • mitgeliefertes Zubehör:
    • Rund-Reflektor Ø 84 mm Typ C110-2, Edelstahl-Haltewinkel Typ OMH-RL31-05 mit
         Befestigungsmaterial
    • optionales Zubehör:
    • Wetterschutzkappe für Rund-Reflektor (in unserem Shop erhältlich!)
    • Anzeigen/Bedienelemente
    • Betriebsanzeige: LED grün = Netz ein (Power on)
    • Funktionsanzeige: LED gelb
    • Ausrichthilfe über gelbe LED:
    • 1. LED leuchtet konstant: Signal > 2 x Schaltpunkt (Funktionsreserve)
    • = freier Lichtstrahl, Lichtschranke und Reflektor optimal ausgerichtet
    • 2. LED blinkt: Signal zwischen 1 x Schaltpunkt und 2 x Schaltpunkt
    • = Lichtschranke und Reflektor nicht optimal ausgerichtet bzw. Reflektor verschmutzt
    • 3. LED aus: Signal < Schaltpunkt
    • = Lichtschranke und Reflektor nicht bzw. falsch ausgerichtet oder Hindernis im Lichtstrahl

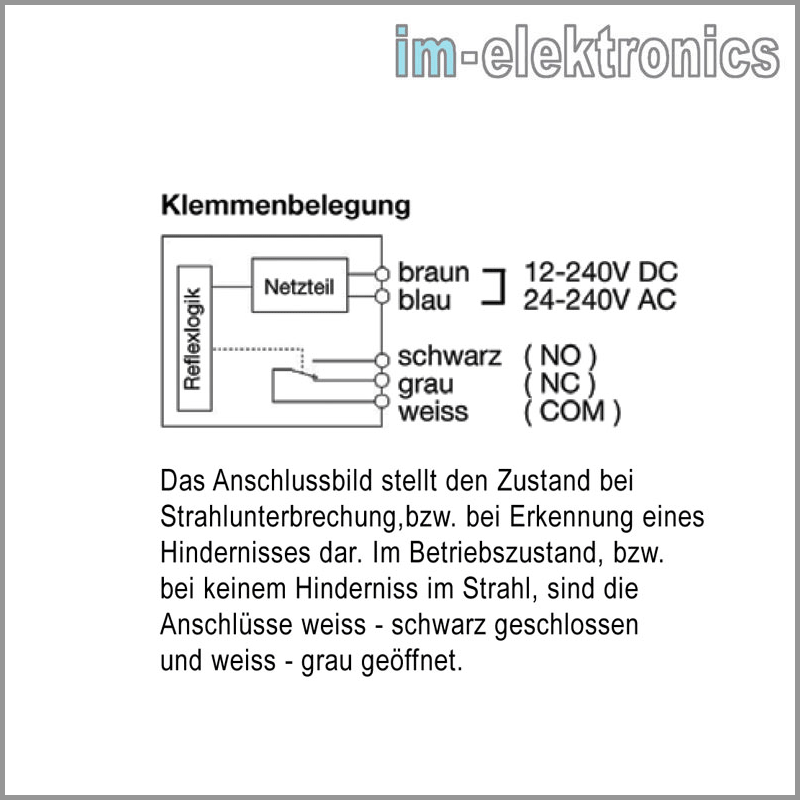

    • Elektrische Daten
    • Betriebsspannung UB: 24 ... 240 V AC; 12 ... 240 V DC
    • Leerlaufstrom I0: = 40 mA
    • Leistungsaufnahme P0: = 2 VA
    • Ausgang
    • Schaltungsart: hellschaltend
    • Signalausgang: Relais, 1 Wechsler, potentialfrei
    • Schaltspannung: max. 240 V AC
    • Schaltstrom: max. 3 A
    • Schaltleistung: DC: max. 150 W; AC: max: 750 VA
    • Schaltfrequenz: 20 Hz
    • Ansprechzeit: = 25 ms
    • Umgebungsbedingungen
    • Umgebungstemperatur: -25 ... 55 °C
    • Lagertemperatur: -40 ... 70 °C
    • Mechanische Daten
    • Schutzart: IP67
    • Anschluss: Festkabel 2 m
    • Material: Gehäuse Polycarbonat
    • Lichtaustritt: PMMA
    • Gewicht: ca. 154 g
    • Normenkonformität
    • Produktnorm    EN 60947-5-2:2007, IEC 60947-5-2:2007
    • Zulassungen und Zertifikate
    • CE, RoHs, Schutzklasse II, Bemessungsspannung = 250 V AC bei Verschmutzungsgrad
         1-2 nach IEC 60664-1 Ausgangskreis basisisoliert vom Eingangskreis nach EN 50178,
         Bemessungsisolationsspannung 240 VAC, CCC-Zulassung Certified by China
         Compulsory Certification (CCC)
    • Hersteller Name
    • PEPPERL + FUCHS VISOLUX
    • Hersteller Type
    • RLK31-54/25/31/115-SET2
    • Hersteller Artikel-Nr.
    • 213222


    Typische Anwendungen:

    Schließkantenüberwachung an automatischen Torsystemen und Aufzügen
    Überwachung der Schwenkbereiche von Schrankenanlagen
    Objekterkennung und -verfolgung in der Fördertechnik


    Sicherheitshinweis:

    Vor der Inbetriebnahme Betriebsanleitung lesen. Anschluss, Montage und Einstellung nur durch Fachpersonal. Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden.


    Benötigen Sie eine  passende Wetterschutzkappe? Dann klicken Sie mit der Maus
    auf das folgende Bild !


    Wetterschutzkappe LS-3-Z1
