IMLS-4-AP-RE Pepperl + Fuchs Zweiweg-Reflektor-Lichtschranke


IMLS-4-AP-RE Pepperl + Fuchs Zweiweg-Reflektor-Lichtschranke

Artikel-Nr.: 1501

Auf Lager

71,90
Preis inkl. MwSt., zzgl. Versand


Mögliche Versandmethoden: Versand DHL Paket, Versand DHL Paket International

IMLS-4-AP-RE
Pepperl + Fuchs Zweiweg-Reflektor-Lichtschranke


Lichtschranle LS-4-AP-RE
Artikelbeschreibung:
  • 1 Stück Zweiweg-Reflektor-Lichtschranke mit Polarisationsfilter
        von Pepperl + Fuchs Visolux
  • Art.-Nr. 218118, Typ RLK29-55/25/116-SET

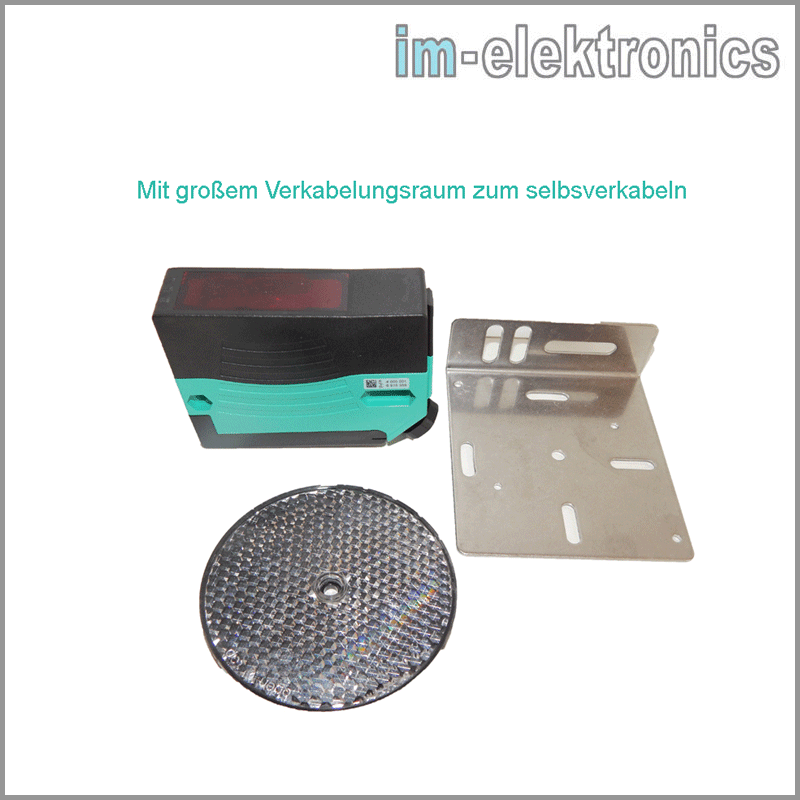

  • Set bestehend aus Sender/Empfänger (in einem Gehäuse),
       Edelstahl-Haltewinkel sowie einem Rund-Reflektor mit 84mm Durchmesser und
       Befestigungsmaterial
  • Reichweite max. 14 m, Allspannung 24V-240V AC, Schutzart IP67
  • geeignet für Garagentorantriebe, Industrietore, Drehtore, Flügeltore, Torantriebe,
       Torsteuerungen, Schrankenanlagen und viele andere Einsatzgebiete

    Bei der Serie 29 von Pepperl + Fuchs handelt es sich um preiswerte und vor allem zuverlässige Lichtschranken für Standardanwendungen rund um automatische Toranlagen, Aufzüge und Schrankenanlagen, in der Lager- und Fördertechnik, im Logistikbereich und Überwachungsaufgaben.
    Eine Reflexions-Lichtschranke enthält Sender und Empfänger in einem Gehäuse. Das Licht des Senders wird von einem Reflektor zum Empfänger zurückgestrahlt. Bei Unterbrechung des Lichtstrahls durch ein Objekt wird die Schaltfunktion ausgelöst.
    Durch das robuste und wassergeschützte ABS-Kunststoffgehäuse erreichen sie eine hohe Schutzart und eignen sich damit ideal für Aufgaben im Outdoor-Grenzbereich. Die Allspannungs-Lichtschranke ermöglicht beliebige DC und AC Versorgungsspannungen zwischen 24V und 230V. Neben der robusten Basistechnologie bieten die Lichtschranken zahlreiche Produktdetails, die dem Anwender Montage, Anschluss und Betrieb erleichtern.


    Allgemeine Daten:
    • Betriebsreichweite: 0 ... 12 m
    • Reflektorabstand: 0,04 ... 12 m
    • Grenzreichweite: 14 m
    • Lichtsender: LED, polarisiert (vermindert Fehlfunktionen bei reflektierenden Objekten)
    • Lichtart: rot, Wechsellicht, 640 nm
    • Lichtfleckdurchmesser: ca. 35 mm im Abstand von 12 m
    • Öffnungswinkel: + 1,0 °
    • Fremdlichtgrenze: 90000 Lux

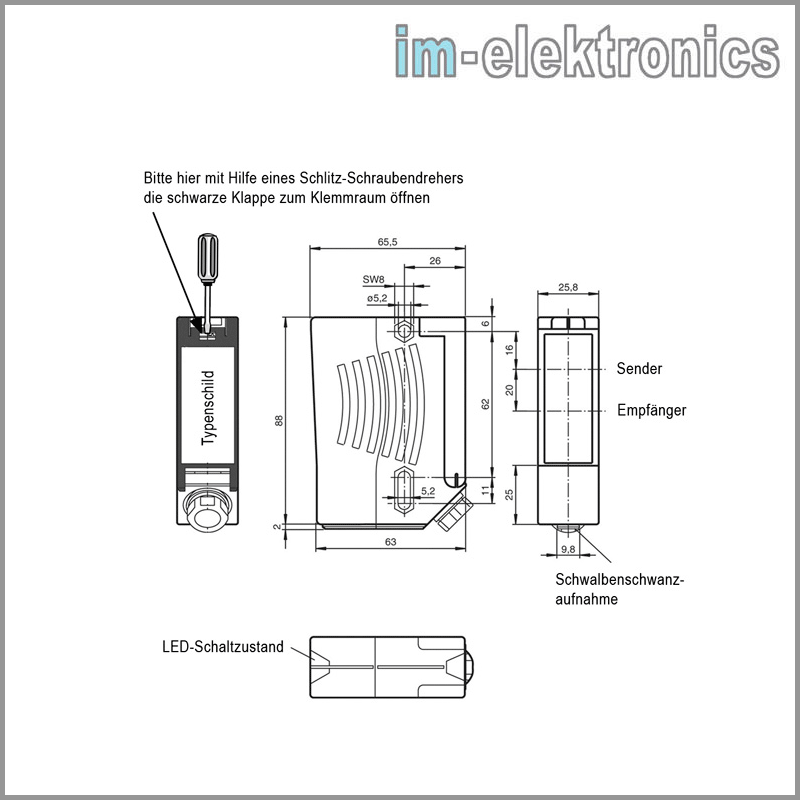

    • Maße (HxBxT): 90 x 25,8 x 65,5 mm
    • mitgeliefertes Zubehör: Rund-Reflektor Ø 84 mm Typ C110-2, Edelstahl-Haltewinkel
         Typ OMH-RLK29-HW
    • optionales Zubehör: Wetterschutzkappe für Rund-Reflektor (in unserem Shop erhältlich!)
    • Anzeigen/Bedienelemente
    • Funktionsanzeige: LED rot
    • 1. LED leuchtet konstant: bei freiem Strahl
         = freier Lichtstrahl, Lichtschranke und Reflektor optimal ausgerichtet
    • 2. LED blinkt: bei Unterschreiten der Funktionsreserve
         = Lichtschranke und Reflektor nicht optimal ausgerichtet bzw. Reflektor verschmutzt
    • 3. LED aus: bei Strahlunterbrechung
         = Lichtschranke und Reflektor nicht bzw. falsch ausgerichtet oder Hindernis im Lichtstrahl
    • Elektrische Daten: Betriebsspannung UB: 24 ... 230 V AC/ DC
    • Welligkeit: 10 %
    • Leerlaufstrom I0: ≤ 8,5 mA
    • Leistungsaufnahme P0: 0,2 W bei 24 V DC; 1,8 W bei 230 V AC 3 VA
    • Ausgang, Schaltungsart: hellschaltend

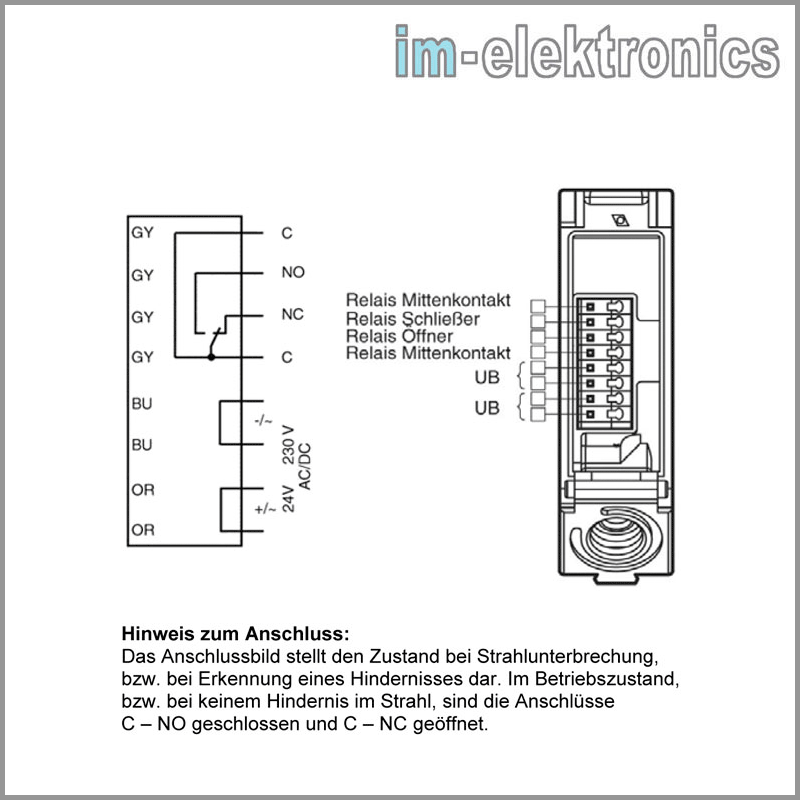

    • Signalausgang: Relais, 1 Wechsler, potentialfrei
    • Schaltspannung: max. 230 V AC
    • Schaltstrom: max. 2 A
    • Schaltfrequenz: 7 Hz
    • Ansprechzeit: 50 ms
    • Umgebungsbedingungen
    • Umgebungstemperatur: -20 ... 60 °C
    • Lagertemperatur: -30 ... 70 °C
    • Mechanische Daten
    • Schutzart: IP67
    • Anschluss: Klemmraum
    • Material: Gehäuse Kunststoff ABS, schwer entflammbar
    • Lichtaustritt: Kunststoffscheibe
    • Gewicht: ca. 200 g
    • Hinweis: Geräteschutzsicherung ≤ 2 A (träge) gemäß IEC 60127-2 Sheet 1
    • Empfehlung: Nach Kurzschluss das Gerät auf Funktion prüfen.
    • Normenkonformität
    • Produktnorm    EN 60947-5-2:2007, IEC 60947-5-2:2007
    • Zulassungen und Zertifikate
    • CE, RoHs, UL, CCC-Zulassung Certified by China Compulsory Certification (CCC)
    • Hersteller Name
    • PEPPERL + FUCHS VISOLUX
    • Hersteller Type
    • RLK29-55/25/116-SET
    • Hersteller Artikel-Nr.: 128118


    Typische Anwendungen:

    Schließkantenüberwachung an automatischen Torsystemen und Aufzügen
    Überwachung der Schwenkbereiche von Schrankenanlagen
    Objekterkennung und -verfolgung in der Fördertechnik


    Sicherheitshinweis:

    Vor der Inbetriebnahme Betriebsanleitung lesen. Anschluss, Montage und Einstellung nur durch Fachpersonal. Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden.


    Benötigen Sie eine  passende Wetterschutzkappe? Dann klicken Sie mit der Maus
    auf das folgende Bild !

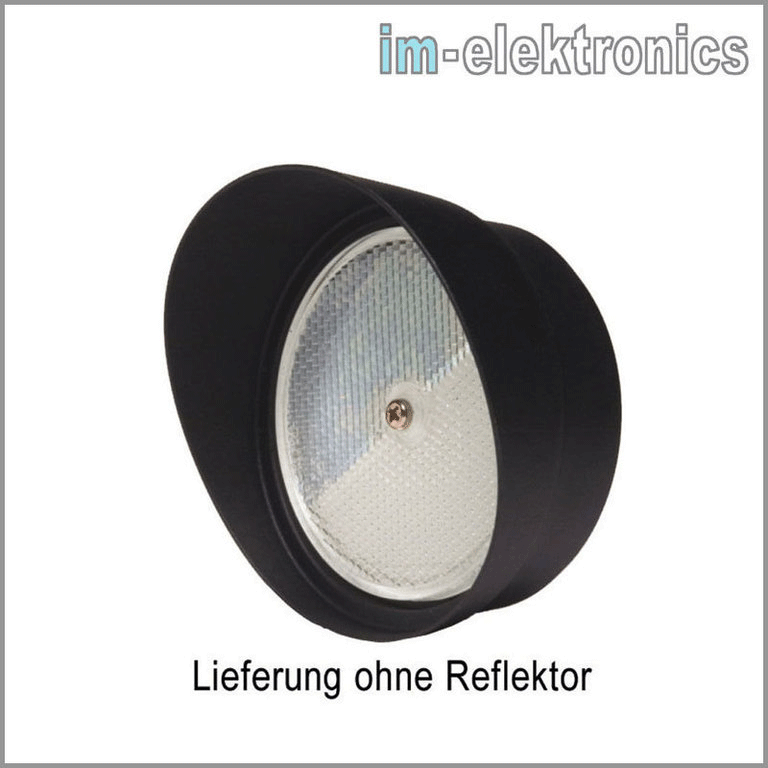

    Wetterschutzkappe LS-3-Z1
