RAY-S-1101

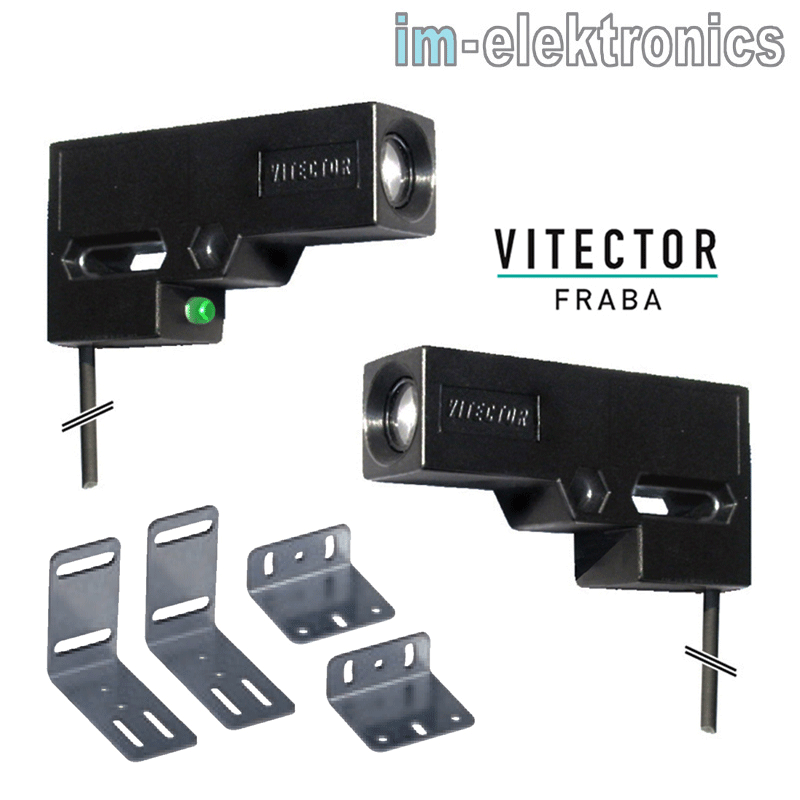

RAYTECTOR Einzugslichtschranke, Set (Sender + Empfänger) + Winkelset
VITECTOR FRABA RAY-S-1101 (74013001)





Artikelbeschreibung:


Leistungsmerkmale:
  • Einzugs-Sicherheitslichtschranke für den Einsatz an kraftbetätigten Toren
       wie z.B. Rollgitter, Rolltore und Sektionaltore
  • Sicherheitskategorie Lichtschranke Typ II nach EN 954-1 und EN 61496-2
  • einsetzbar in Verbindung mit einer externen OSE-Auswerteeinheit
       (z. B.: OSE-C-2300 / -2301 / -2323 oder -2324 oder an einer Torsteuerung mit
       bereits integrierter OSE Auswertung)
  • Einzugs-Sicherheitslichtschranke bestehend aus einem Sender
       RAY-T-1000 (selbstjustierend) und einem Empfänger RAY-R-1000 mit Status-LED
  • LED-Anzeige als Ausrichtungshilfe
  • geeignet für lichte Einbaubreiten zwischen 1,5 m und 10 m
  • Spannungsversorgung 12V DC
  • Schutzart IP 54

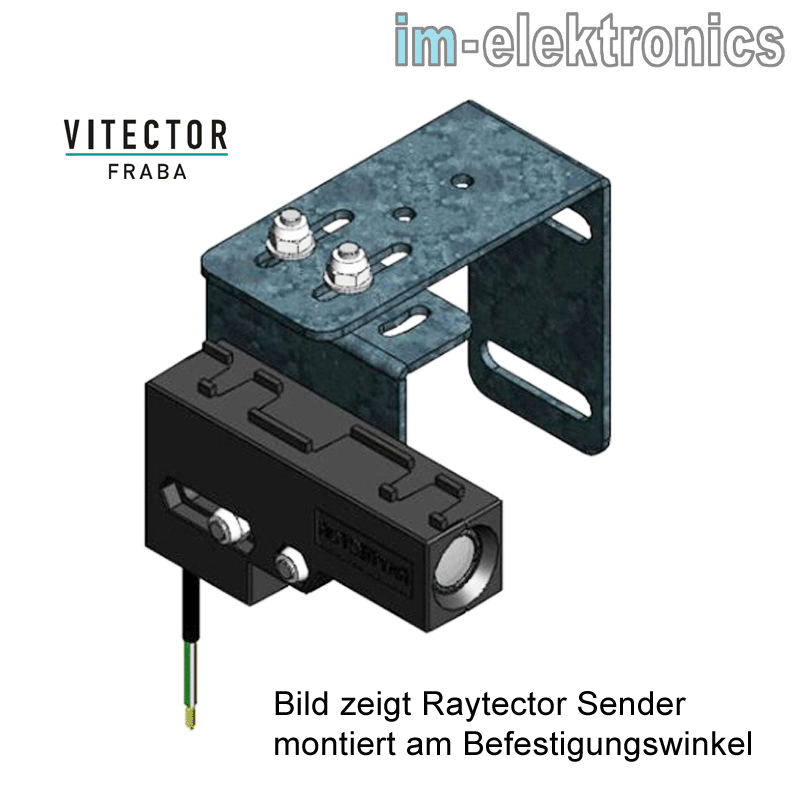

  • inklusive Montagewinkel-Set für die einfache Ausrichtung



Produktbeschreibung:

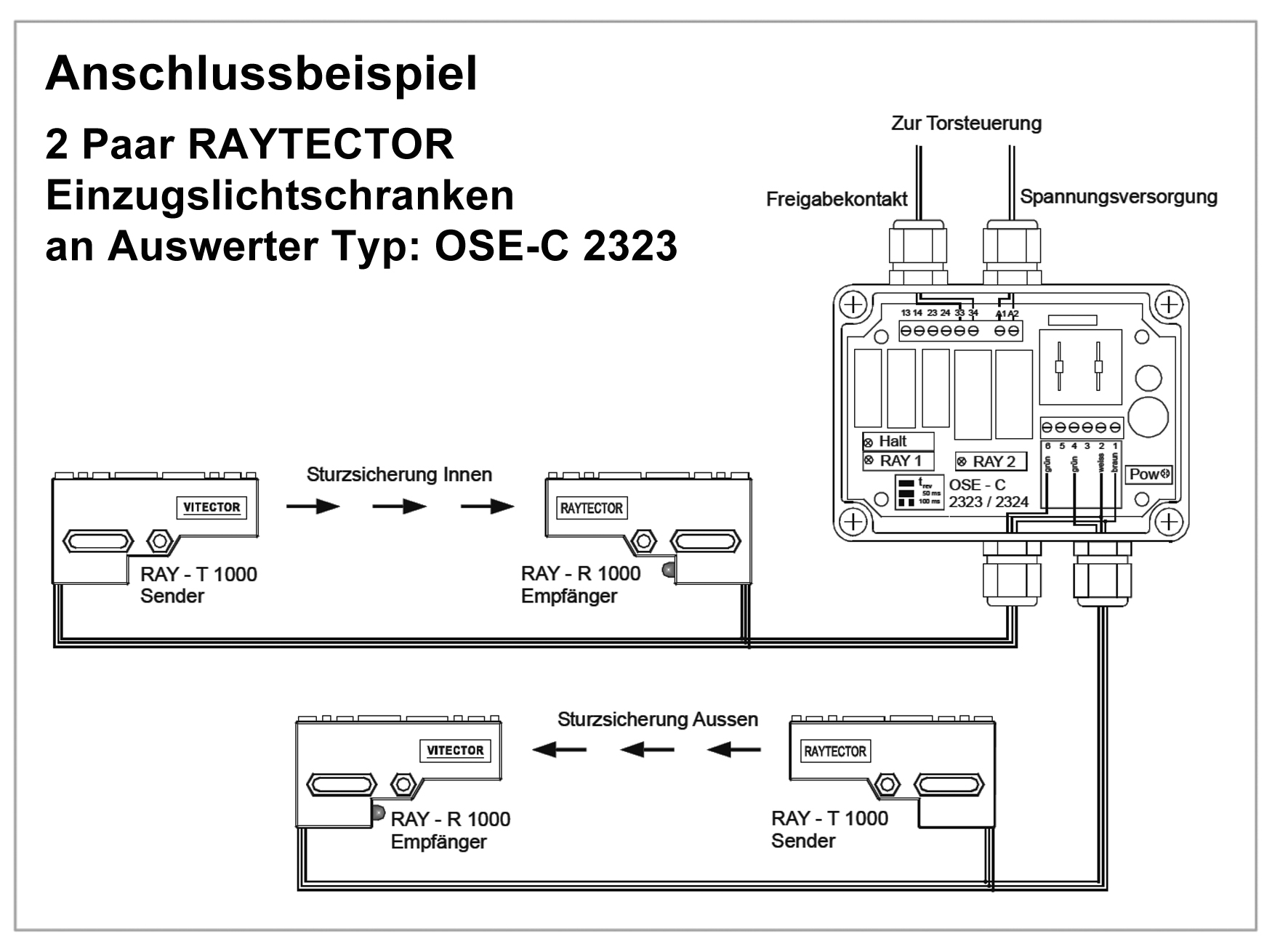

Die Einzugslichtschranke RAYTECTOR ist eine einstrahlig wirkende Schutzeinrichtung für den Einsatz an kraftbetätigten Toren wie z.B. Rollgitter, Rolltore und Sektionaltore. Sie besteht aus einem Lichtsender RAY-T 1000 und einem Lichtempfänger RAY-R 1000. Eine Unterbrechung des Lichtstrahls zwischen Sender und Empfänger löst ein Signal aus, welches die gefahrbringende Bewegung des kraftbetriebenen Tors unterbricht. RAYTECTOR ist eine Lichtschranke Typ 2 nach DIN IEC 61496-2. In Verbindung z.B. mit der Auswerteeinheit OSE-C 2323 oder OSE-C 2324 wird die RAYTECTOR zu einem System gemäß EN 954-1, Sicherheitskategorie 3. Die Einzugsicherung RAYTECTOR ist für lichte Einbaubreiten zwischen 1,5 m und 10 m geeignet. Sender und Empfänger der RAYTECTOR sind in Kunststoffgehäusen vergossen. Je 10,5 m Anschlusskabel erlauben den direkten Anschluss an die Auswerteeinheit.




Funktionsbeschreibung:
Jede Unterbrechung der Lichtstrecke, eine etwaige Beeinflussung durch Fremdlicht sowie Fehler an elektrischen Bauteilen (einschließlich der Verbindung zu der Auswerteeinheit) werden zuverlässig erkannt. Dies wird durch die Kopplung des Sender- Empfängersystem erreicht. Der Sender strahlt gepulstes Infrarotlicht aus, welches nur vom dazugehörigen Empfänger erkannt wird. Nach Erkennung des Senderlichtes schaltet der Empfänger über die Signalleitung den Sender aus. Das Aussenden des Lichtstrahls stoppt. Dieser Zustand wird ebenfalls vom Empfänger erkannt, der Sender wird nach einer kurzen Verzögerung wieder eingeschaltet.
Das entstandene dynamische Signal wird von der Steuerung ausgewertet, bei Ausbleiben des Signals schaltet die Steuerung unverzüglich ab und stoppt das Tor. Das Sendesystem ermittelt automatisch die erforderliche Sendeintensität und justiert diese entsprechend der Senderreichweite und der Umgebungseinflüsse. Eine zweifarbige LED zeigt die verschiedenen Betriebszustände deutlich auf der Empfängervorderseite an.

Anforderungen:
An kraftbetätigten Tore müssen gemäß EN 12453, sofern diese nicht in Totmann betrieben werden, geeignete Maßnahmen ergriffen werden, die ein Anheben von Personen sowie die Gefährdung durch Quetschung oder Abscherung an Einzugstellen verhindern.
Hierzu werden von der EN 12453 berührungslos schaltende Schutzeinrichtungen vorgeschlagen, die die Torbewegung unterbrechen, noch bevor die Quetsch- oder Scherstelle erreicht wird.
Die Schutzeinrichtungen müssen mindestens die Sicherheitskategorie 2 PL c der EN 13849-1 erfüllen sowie den optischen Ansprüchen der DIN IEC 61496-2 genügen. Die RAYTECTOR Einzugsicherung bietet sich in Verbindung mit einer externen oder integrierten OSE Auswertung als universell einsetzbare, normenkonforme Sicherheitseinrichtung an.

Anwendungsbereich:
An Toren, deren Oberfläche ein Hineingreifen von Personen erlaubt (zum Beispiel Rollgitter), ist eine Schutzeinrichtung zur Vermeidung der Totmannschaltung Innen und Außen zwingend erforderlich. Tore, welche einseitig ein Festhalten ermöglichen (z.B.: Scharnierwülste bei Rolltoren, Verstrebungsrippen an Sektionaltoren), deren unterer Abschlusswinkel ein Mitfahren von Personen ermöglicht oder deren Einlaufspalt zwischen Panzerinnenseite und Wickelballen sowie zwischen Wickelballen und Garagendecke (sofern nicht durch einen Rollkasten verdeckt!) niedriger als 2,5 m und daher im Eingriffsbereich ist, müssen an der jeweiligen Gefahrenstelle ebenfalls abgesichert werden.



Betriebsanleitung:

Klicken sie hier um die Betriebsanleitung zu der VITECTOR FRABA RAYTECTOR Sicherheits-Einzugslichtschranke herunterzuladen.




Technischen Daten:
  • Set bestehend aus: Sender RAY-T 1000 und Empfänger RAY-R 1000
       und Montagewinkel-Set
  • Schutzfeldreichweite:    1,5 ... 10 m
  • Strahlzahl:    1 Strahl
  • Sicherheitskategorie:    Lichtschranke Typ II nach EN 954-1 und EN 61496-2
  • Schutzart:    IP 54
  • Gehäusematerial:    ABS, schwarz

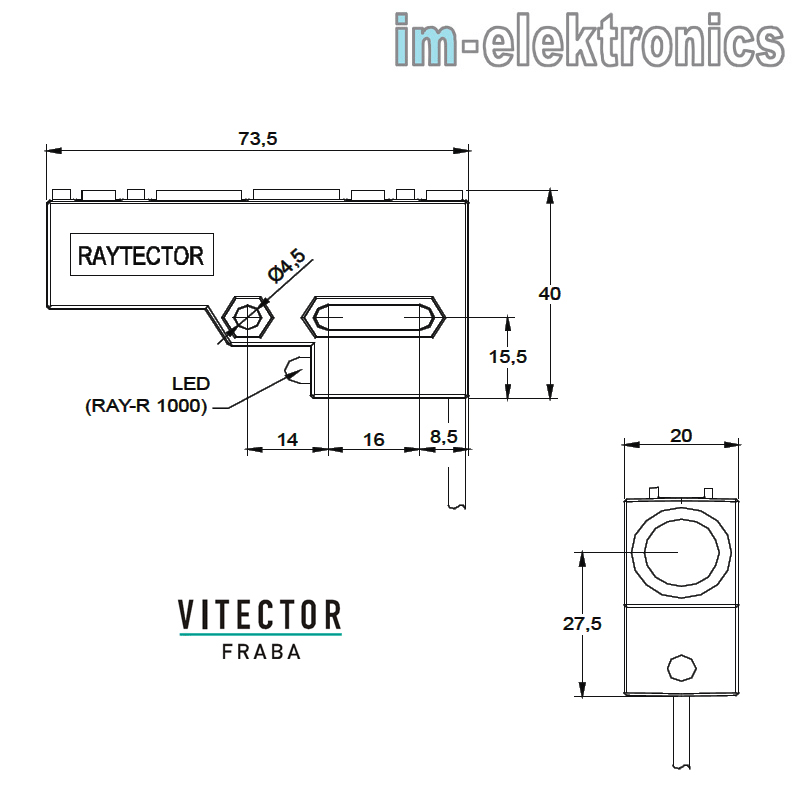

  • Gehäusemaße:    Breite: 73,5 mm, Höhe: 40 mm, Tiefe: 20 mm
  • Anschlusskabel:    10,5 m, dreiadrig, farblich codiert,
  • Einsatztemperatur:    - 10 °C bis +55 °C
  • Einsatzluftfeuchtigkeit:    15...95%
  • Versorgungsspannung:    12 V DC (+10 % / -10 %)
  • Leistungsaufnahme:    max. 60 mA
  • Hersteller:    FRABA GmbH, D-50667 Köln
  • Marke:    VITECTOR FRABA
  • Hersteller-Bezeichnung:    RAYTECTOR Einzugslichtschranke
  • Hersteller-Artikelnummer:    RAY-S-1101 (74013001)



Lieferumfang:
  • 1  Stück RAYTECTOR Einzugslichtschranke, RAY-S-1101 (74013001),
       Set bestehend aus: Sender RAY-T 1000 und Empfänger RAY-R 1000 mit je 10,5 m
       Anschlusskabel, sowie einem 4-teiligen Montagewinkel-Set

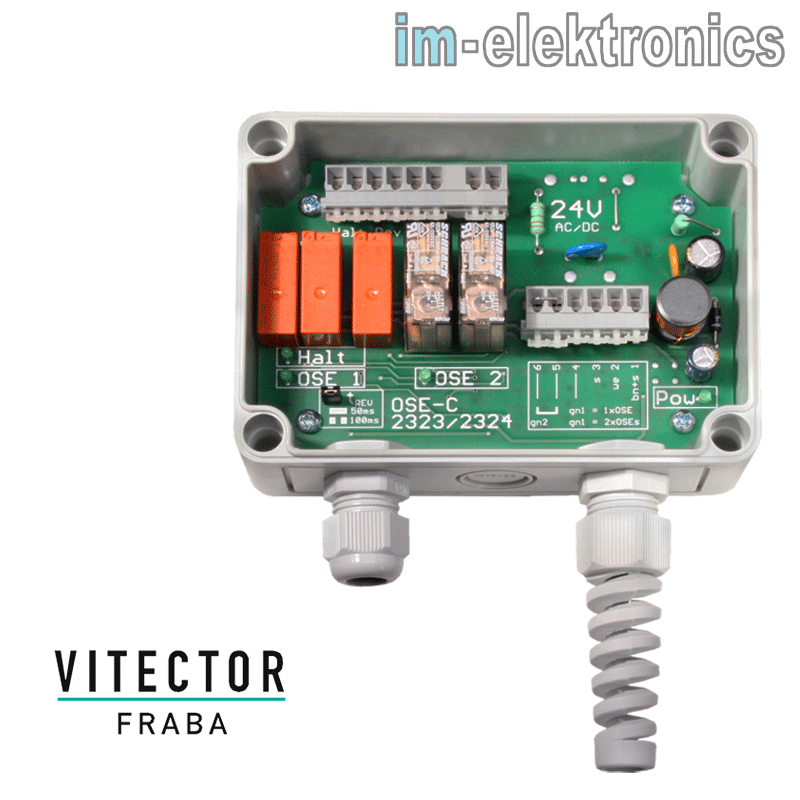

In unserem Shop finden Sie auch die entsprechenden externen Auswerteeinheiten OSE-C von VITECTOR FRABA!
Klicken Sie einfach auf das folgende Bild und Sie gelangen automatisch zu den entsprechenden Angeboten  in unserem Shop.
