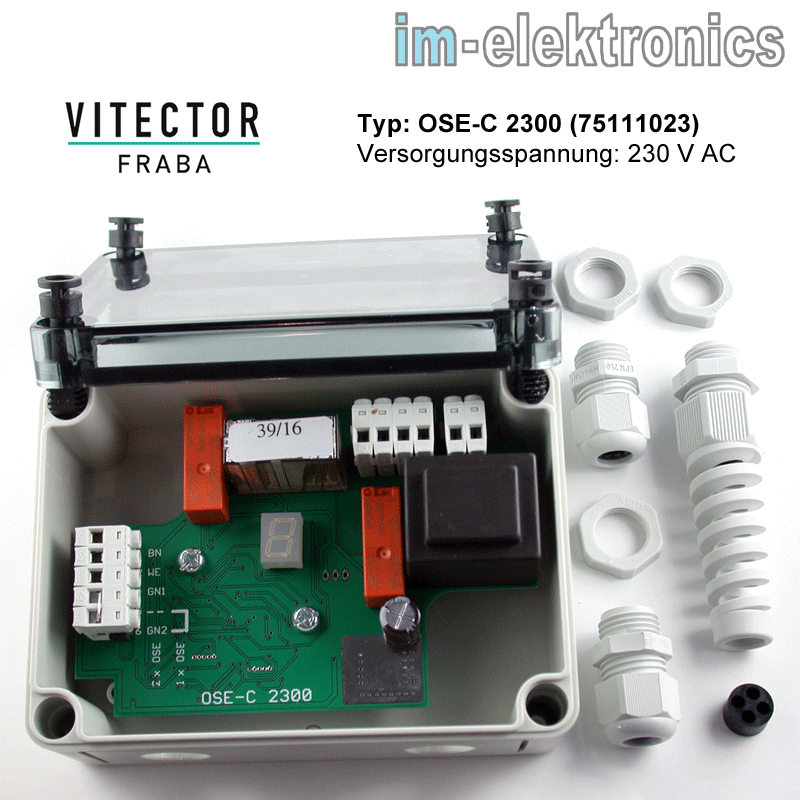

IMOSE-C-2300, Externe Auswerteeinheit, 230 V AC, im AP-Gehäuse IP65


IMOSE-C-2300, Externe Auswerteeinheit, 230 V AC, im AP-Gehäuse IP65

Artikel-Nr.: 2108

Auf Lager
innerhalb 1-2 Tagen lieferbar

113,95
Preis inkl. MwSt., zzgl. Versand


Mögliche Versandmethoden: Versand DHL Paket, Versand DHL Paket International

IMOSE-C-2300
Externe Auswerteeinheit, 230 V AC, im AP-Gehäuse IP65
VITECTOR FRABA OSE-C 2300 (75111023)





Artikelbeschreibung:

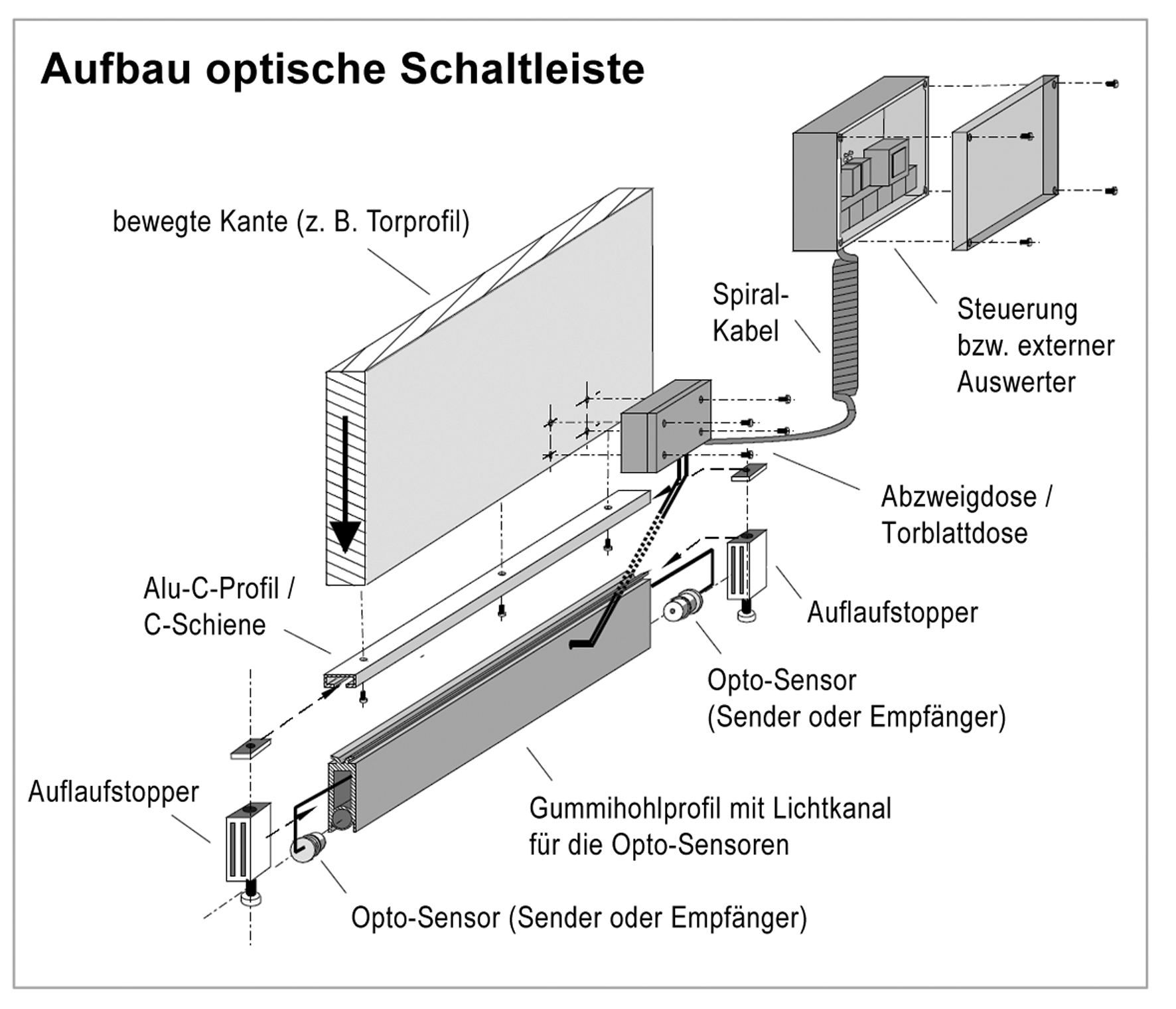

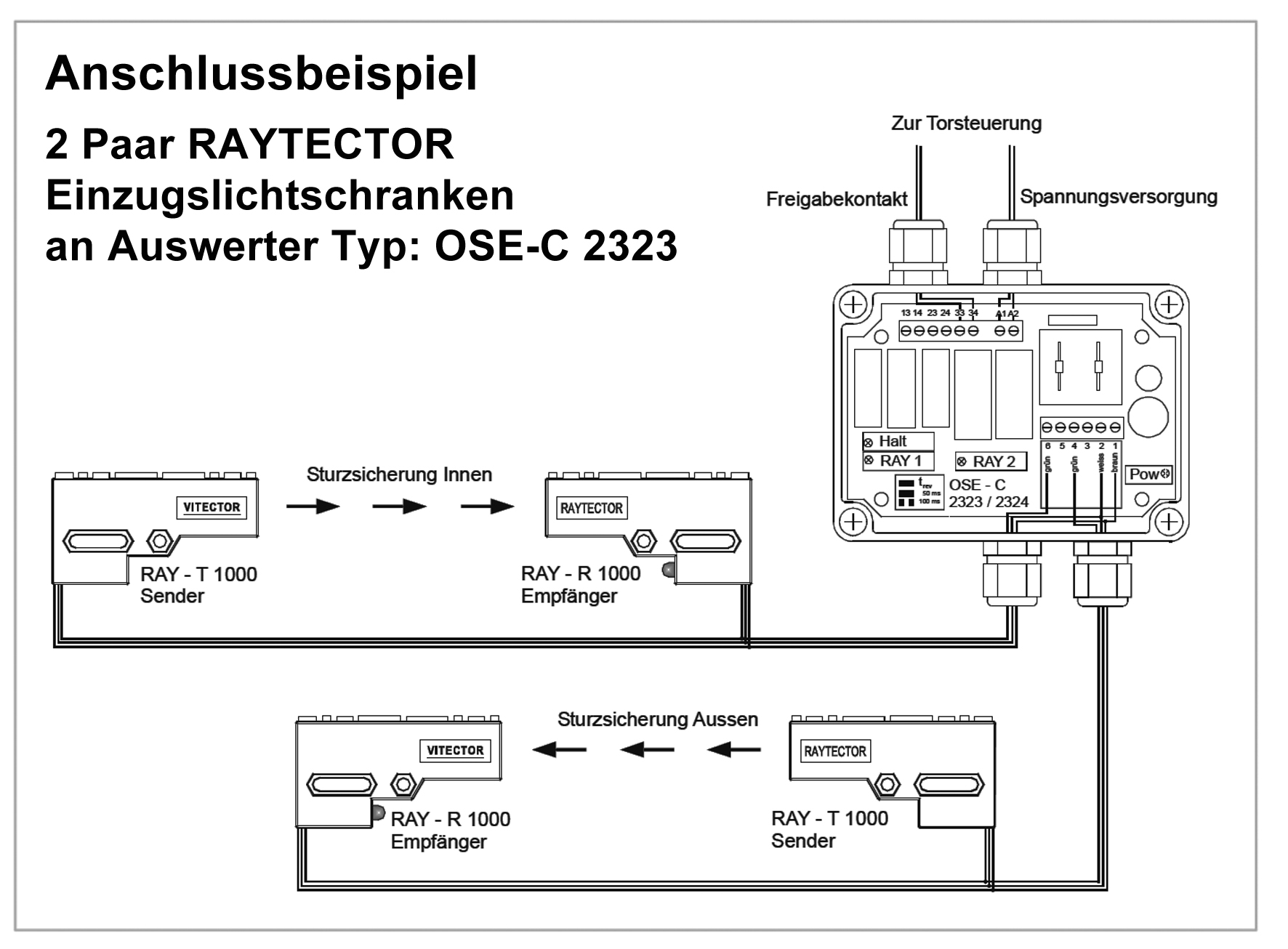

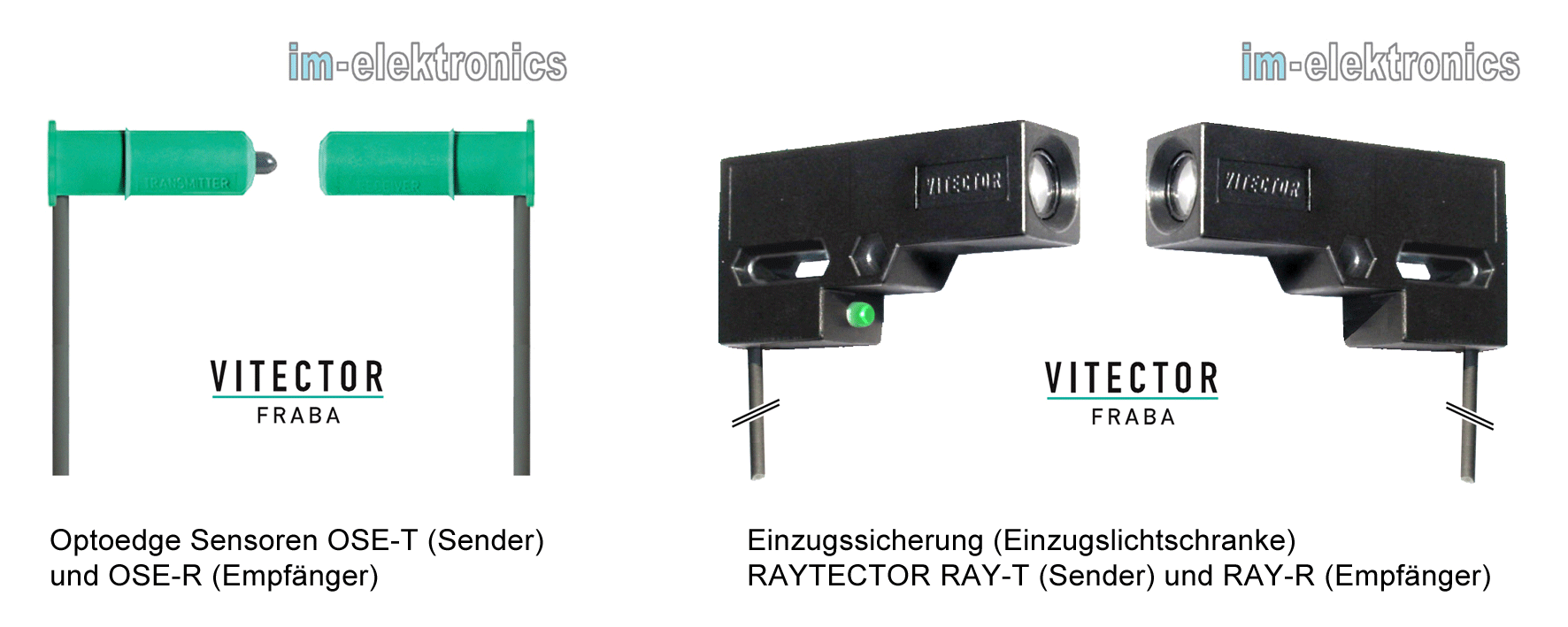

Die externe Auswerteeinheit OSE-C 2300 (230 V) und OSE-C 2301 (24 V) ermögicht den Anschluss von bis zu zwei Opto-Sensor-Sets (Set = Sender + Empfänger) VITECTOR FRABA OSE-S oder von bis zu zwei Einzugslichtschranken (Tor-Einzugsicherung) VITECTOR FRABA RAYTECTOR (siehe folgendes Bild). Diese Artikel finden Sie auch bei uns im Shop!


OSE-C

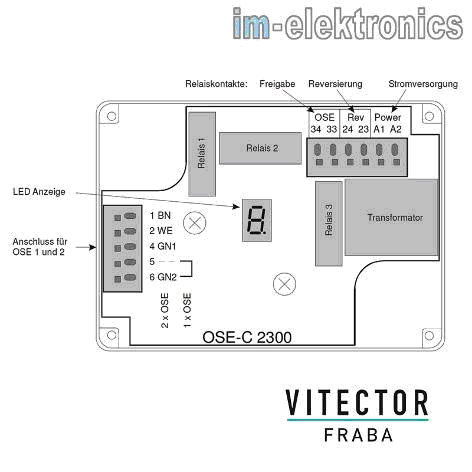

Die externe Auswerteeinheit OSE-C 2300 (230 V) und OSE-C 2301 (24 V) wurde entwickelt nach den Anforderungen der Sicherheitskategorie 3 und Performance Level c nach DIN EN ISO 13849-1. Sie kann damit entsprechend den Normen DIN EN 12453 und EN 12978 für Tore eingesetzt werden. Die Ausgangs-Relaiskontakte (Klemmen 33/34 „OSE“, ausgelegt nach Sicherheitskategorie 3) öffnen, wenn mindestens eine der angeschlossenen Sicherheitseinrichtungen betätigt wird. Eine Unterscheidung zwischen den Sicherheitseinrichtungen ist nicht möglich.
Nach dem Einschalten werden die Sicherheitseinrichtungen geprüft, Zeitbedarf 5 s. Das LED Display zeigt 20 Sekunden lang die Leistungszustände und eventuelle Fehler der Sicherheitseinrichtungen an. Anschließend wechselt das Display in den Normalbetrieb zur Anzeige der Betätigungen der Sicherheitseinrichtungen.
Die Klemmen im Gerät sind für eine einfachere Montage als Schraubklemmen ausgelegt und können von den Steckkontakten abgezogen werden. Das Gehäuse kann mit Schrauben durch die vorgesehenen Löcher auf jedem ebenen, schwingungsfreien Untergrund montiert werden. Die Montage auf vibrierenden Oberflächen (z.B. bewegtes Tor) ist nicht erlaubt.

OSE-C

OSE-C



Bedienungsanleitung:

Klicken sie hier um die Betriebsanleitung  zu den VITECTOR FRABA OSE-C 2300 / 2301 externen Auswerteeinheiten herunterzuladen.



Technischen Daten:

Auswerteeinheiten Typ: OSE-C 2300 (230V)
  •  Hersteller: FRABA GmbH, D-50667 Köln
  •  Marke: VITECTOR FRABA
  •  Hersteller Bezeichnung: OSE-C 2300 (75111023) externe Auswerteeinheit 230 V AC


    Allgemeine technische Daten:
    • Gehäusetyp:    Aufputzmontage
    • Schaltleisteneingang:    Dreidraht
    • Ausgänge:    Relais (NCC)
    • Zusätzliche Ausgänge:    Reversierkontakt (NOC)
    • Versorgungsspannung:    230 V AC
    • Betriebstemperatur:    -20 °C bis +55 °C
    • Gewicht:    0,5 kg
    • Gehäusematerial:    Polycarbonat
    • Gehäusefarbe:    Unterteil lichtgrau / Oberteil transparent getönt
    • Schutzart:    IP65
    • Gehäusemaße (L x B x H):    94 mm x 130 mm x 60 mm
    • Kabeleinführungen:    2 x M16 (bereits offen)
    • Elektrische Leistung:    2,8 VA
    • Cyclic Duration Factor:    100%
    • Anzahl der Schaltleisten:    2

    Sicherheitskenngrößen:
    • Sicherheitskenngrößen:    Sicherheitskat. 3 PL c (EN 13849-1)
    • MTTFd:    48 Jahre
    • Diagnostic Coverage DC:    60 %

    Schaltleistenausgang:
    • Art des Ausgangs:    Öffner-Relaiskontakt
    • Kontaktmaterial:    Hartsilber, AgNi
    • Max. Schaltspannung:    250 V AC / 60 V DC
    • Grenzdauerstrom:    4 A
    • Max. Schaltstrom:    4 A
    • Max. Schaltleistung:    1000 VA
    • Mech. Lebensdauer:    20 x 10^6 Schaltspiele
    • Absicherung:    4 A träge (nicht im Gerät enthalten)


      Reversierausgang
    • Art des Ausgangs:    Relais (NOC)
    • Kontaktmaterial:    Hartsilber, AgNi
    • Kontaktmaterial:    250 V AC / 24 V DC
    • Grenzdauerstrom:    6 A
    • Max. Schaltstrom:    6 A
    • Max. Schaltleistung:    AC15: 230 V / 2 A; DC13: 24 V / 3 A
    • Mech. Lebensdauer:    20 x 10°6 Schaltspiele
    • Absicherung:    6 A träge (nicht im Gerät enthalten)



    Auswerteeinheiten Typ: OSE-C 2301 (24V)
    • Hersteller: FRABA GmbH, D-50667 Köln
    • Marke: VITECTOR FRABA
    • Hersteller Bezeichnung: OSE-C 2301 (75111024) externe Auswerteeinheit 24 V DC


    Allgemeine technische Daten:
    • Gehäusetyp:    Aufputzmontage
    • Schaltleisteneingang:    Dreidraht
    • Ausgänge:    Relais (NCC)
    • Zusätzliche Ausgänge:    Reversierkontakt (NOC)
    • Versorgungsspannung:    24 V DC
    • Betriebstemperatur:    -20 °C bis +55 °C
    • Gewicht:    0,36 kg
    • Gehäusematerial:    Polycarbonat
    • Gehäusefarbe:    Unterteil lichtgrau / Oberteil transparent getönt
    • Schutzart:    IP65
    • Gehäusemaße (L x B x H):    94 mm x 130 mm x 60 mm
    • Kabeleinführungen:    2 x M16 (bereits offen)
    • Elektrische Leistung:    2,8 VA
    • Cyclic Duration Factor:    100%
    • Anzahl der Schaltleisten:    2

    Sicherheitskenngrößen:
    • Sicherheitskenngrößen:    Sicherheitskat. 3 PL c (EN 13849-1)
    • MTTFd:    48 Jahre
    • Diagnostic Coverage DC:    60 %

    Schaltleistenausgang:
    • Art des Ausgangs:    Öffner-Relaiskontakt
    • Kontaktmaterial:    Hartsilber, AgNi
    • Max. Schaltspannung:    250 V AC / 60 V DC
    • Grenzdauerstrom:    4 A
    • Max. Schaltstrom:    4 A
    • Max. Schaltleistung:    1000 VA
    • Mech. Lebensdauer:    20 x 10^6 Schaltspiele
    • Absicherung:    4 A träge (nicht im Gerät enthalten)

    Reversierausgang:
    • Art des Ausgangs:    Relais (NOC)
    • Kontaktmaterial:    Hartsilber, AgNi
    • Kontaktmaterial:    250 V AC / 24 V DC
    • Grenzdauerstrom:    6 A
    • Max. Schaltstrom:    6 A
    • Max. Schaltleistung:    AC15: 230 V / 2 A; DC13: 24 V / 3 A
    • Mech. Lebensdauer:    20 x 10°6 Schaltspiele
    • Absicherung:    6 A träge (nicht im Gerät enthalten)


Lieferumfang:
  • 1 Stück
        Externe Auswerteeinheit  230 V AC, VITECTOR FRABA OSE-C 2300 (75111023),
        für bis zu 2 OSE-Schaltleisten oder bis zu 2 RAYTECTOR Einzugs-Lichtschranken
        im AP-Gehäuse, IP 65, inklusive Kabel-/Spiral-Verschraubungen und OSE-Dichteinsatz

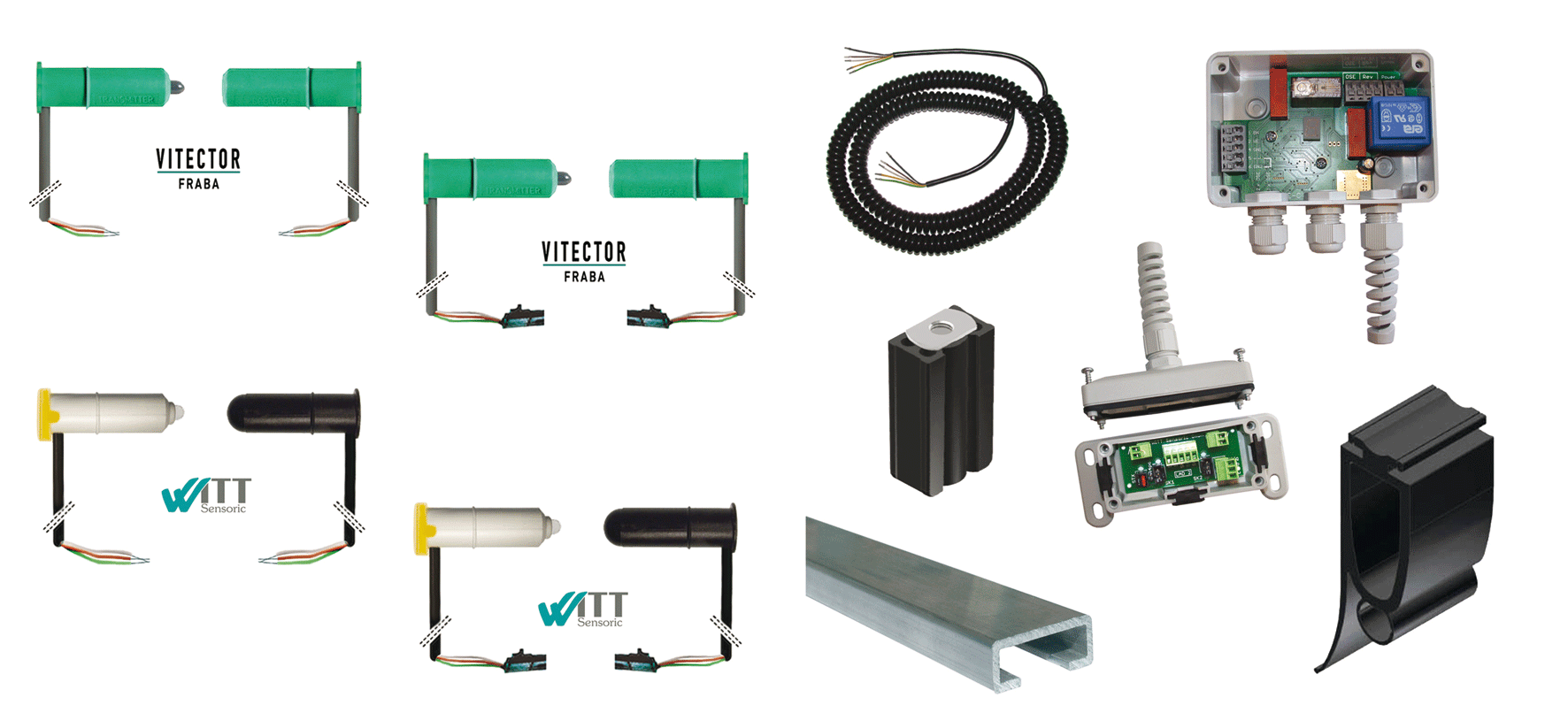

In unserem Shop finden Sie auch Opto-Sensoren, weitere externe Auswerter sowie eine Vielzahl an Zubehör für die optische Schaltleiste!
Klicken Sie einfach auf  eines der folgenden Bilder und Sie gelangen
automatisch zu dem entsprechenden Angeboten  in unserem Shop.


OSE-C

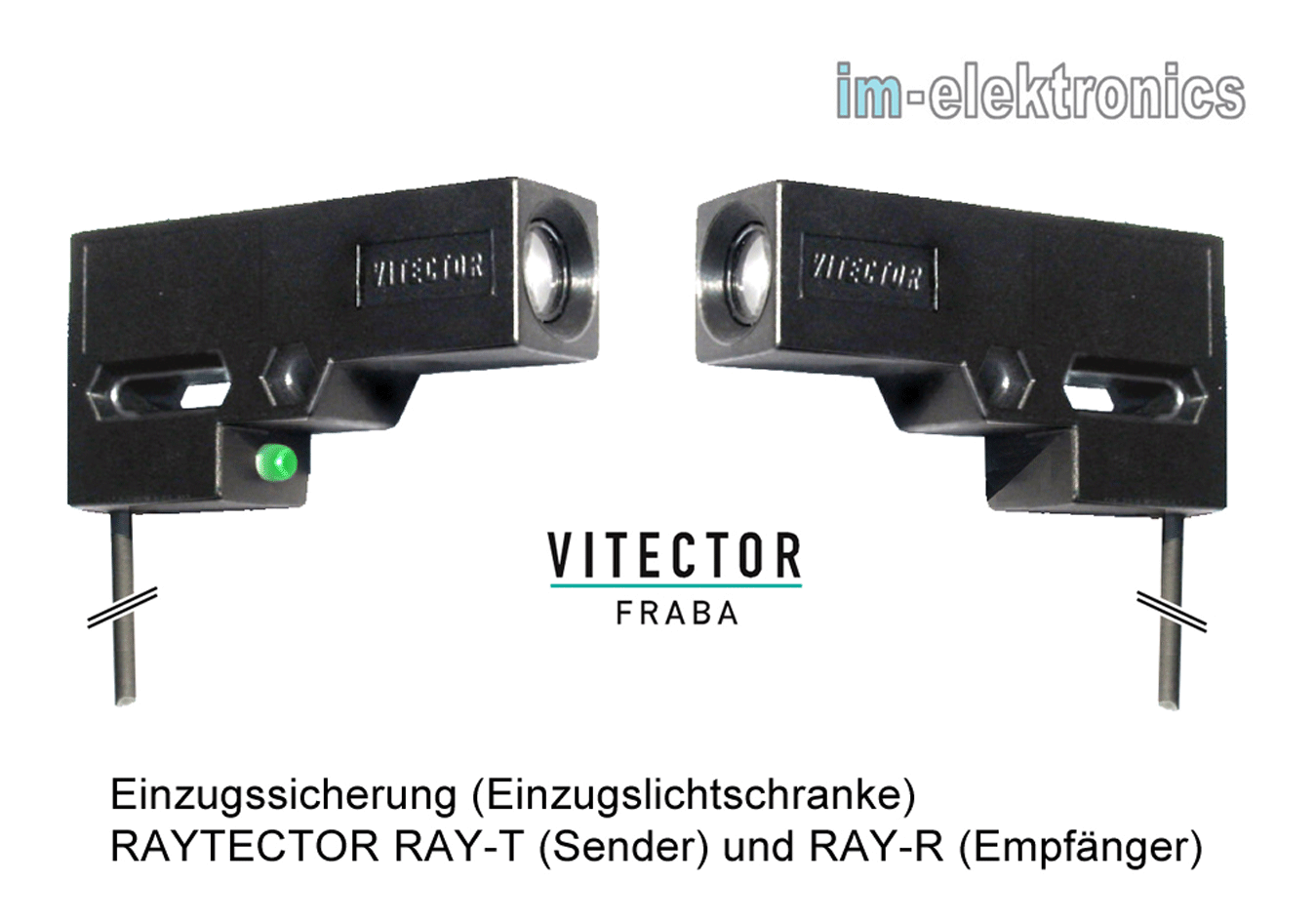

In unserem Shop finden Sie auch die RAYTECTOR Einzugslichtschranke von FRABA VITECTOR!
Klicken Sie einfach auf das folgende Bild und Sie gelangen automatisch zu den entsprechenden Angeboten  in unserem Shop.


OSE-C
