Artikelbeschreibung:
- 1 Stück Einweg-Infrarot-Lichtschranke von Pepperl + Fuchs Visolux
- Art.-Nr. 244081, LA29/LK29-Z-F1/31/116-SET
- Set bestehend aus einem Sender und einem Empfänger jeweils mit
Anschluss-Klemmraum, sowie zwei Edelstahl-Haltewinkel und Befestigungsmaterial
- Reichweite max. 65 m, Allspannung 12V-240V AC/DC, Schutzart IP67
- geeignet für Garagentorantriebe, Industrietore, Drehtore, Flügeltore, Torantriebe,
Torsteuerungen, Schiebetore, Schrankenanlagen und viele andere Einsatzgebiete
Bei der Serie 29 von Pepperl + Fuchs handelt es sich um preiswerte und vor allem zuverlässige Lichtschranken für Überwachungsaufgaben rund um automatische Toranlagen, Aufzüge und Schrankenanlagen.
Eine Einweg-Lichtschranke besteht aus getrenntem Sender und Empfänger in separaten Gehäusen. Das Licht des Senders strahlt direkt auf den Empfänger. Bei Unterbrechung des Lichtstrahls durch ein Objekt wird die Schaltfunktion ausgelöst.
Durch die robusten und wassergeschützten ABS-Kunststoffgehäuse erreichen sie eine hohe Schutzart und eignen sich damit ideal für Aufgaben im Außen- und Grenzbereich oder generell in rauen Umgebungen. Die Allspannungs-Lichtschranke ermöglicht beliebige DC und AC Versorgungsspannungen zwischen 12V und 240V. Neben der robusten Basistechnologie bieten die Lichtschranken zahlreiche Produktdetails, die dem Anwender Montage, Anschluss und Betrieb erleichtern
Allgemeine Daten:
- Einzelkomponenten:
Sender Typ: LA29-F1/116, Art.-Nr. 244409
Empfänger Typ: LK29-Z-F1/31/116, Art.-Nr. 244411
- Allgemeine Daten:
Betriebsreichweite: 0 ... 65 m
Grenzreichweite: 90 m
Lichtsender: LED
Lichtart: rot, Wechsellicht, 660 nm
Ausrichthilfe: LED rot (in Empfänger-Optik) leuchtet konstant bei Strahlunterbrechung,
blinkt bei Erreichen des Schaltpunktes, aus bei Erreichen der Funktionsreserve
Sendefrequenz: F1 = 25 kHz
Lichtfleckdurchmesser: ca. 1,3 m bei 65 m
Öffnungswinkel: Sender 1,2°, Empfänger 5°
Fremdlichtgrenze: 50000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 490 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
- Mitgeliefertes Zubehör:
2 x Edelstahl-Haltewinkel Typ OMH-RLK29-HW (124291) mit Befestigungsmaterial
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün
Funktionsanzeige: LED gelb
Ausrichthilfe über gelbe LED:
1. LED leuchtet konstant: Signal > 2 x Schaltpunkt (Funktionsreserve)
= freier Lichtstrahl, Sender und Empfänger optimal ausgerichtet
2. LED blinkt: Signal zwischen 1 x Schaltpunkt und 2 x Schaltpunkt
= Lichtschranke und Empfänger nicht optimal ausgerichtet bzw. Lichtaustritt verschmutzt
3. LED aus: Signal < Schaltpunkt
= Sender und Empfänger nicht bzw. falsch ausgerichtet oder Hindernis im Lichtstrahl
- Bedienelemente: Empfindlichkeitseinsteller (Einstellung bis < 25 % der
Betriebsreichweite), Hell-/Dunkel-Umschalter
- Elektrische Daten:
Betriebsspannung UB: 12 ... 240 V AC/DC
Leistungsaufnahme P0: ≤ 3,5 VA
- Ausgang:
Schaltungsart: hell-/dunkelschaltend, umschaltbar .
(Dabei ist der eine H/D Umschalter nur dann in Funktion, wenn sich der jeweils andere
in der Stellung "dunkelschaltend" befindet.)
Signalausgang: Relais, 1 Wechsler
Schaltspannung: max. 250 V AC/DC
Schaltstrom: max. 2 A
Schaltleistung: DC: max. 50 W; AC: max: 500 VA
Schaltfrequenz: 25 Hz
Ansprechzeit: 20 ms
- Timerfunktion: GAN, GAB, IAB, GAN-GAB, programmierbar Einstellbereich 0,1 ... 10 s
- Umgebungsbedingungen:
Umgebungstemperatur: -40 ... 60 °C
Lagertemperatur: -40 ... 75 °C

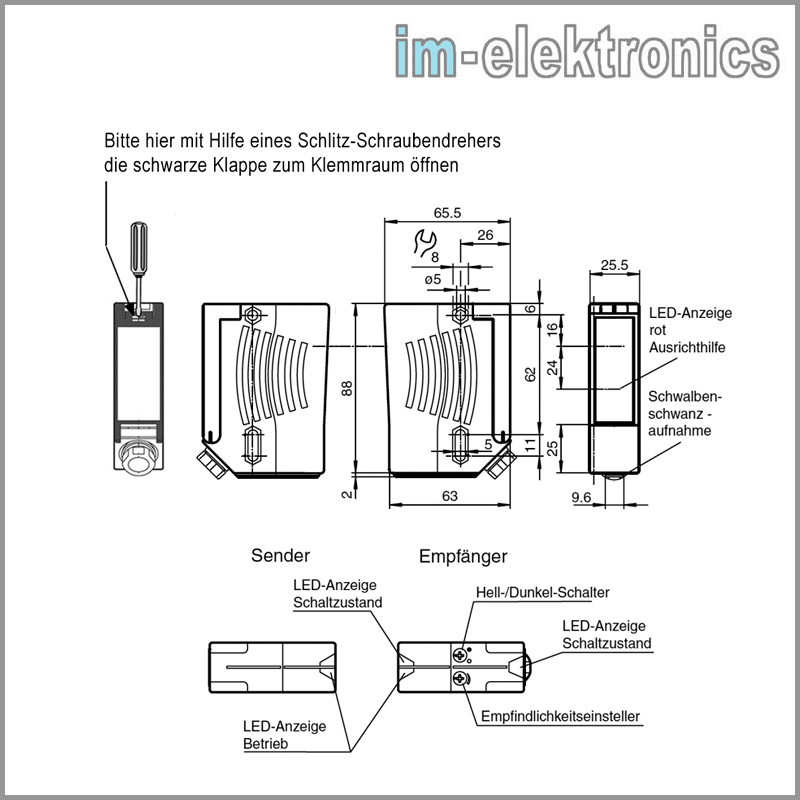

- Mechanische Daten:
Schutzart: IP67

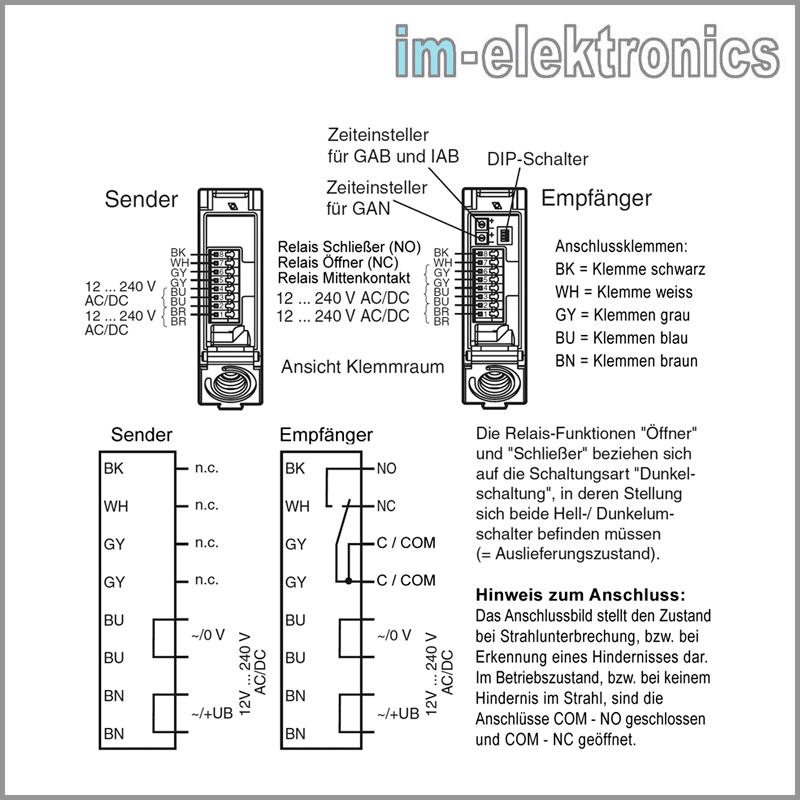

Anschluss: Klemmraum mit 8 Federzugklemmen für Aderquerschnitt 0,5 ... 1,5 qmm,
Abisolierung 7,5 ... 8,5 mm , Kabelverschraubung M16x1,5
Material: Gehäuse Kunststoff ABS
Lichtaustritt: Kunststoffscheibe
- Gewicht: ca. 200 g (Sender und Empfänger)
- Normen- und Richtlinienkonformität :
Richtlinienkonformität: Niederspannungs-Richtlinie 2006/95/EG, EMV-Richtlinie
2004/108/EG
Normenkonformität: Produktnorm EN 60947-5-2:2007, IEC 60947-5-2:2007
- Zulassungen und Zertifikate:
CE, RoHs, Schutzklasse II, Bemessungsspannung ≤ 250 V AC bei Verschmutzungsgrad
1-2 nach IEC 60664-1 Ausgangskreis basisisoliert vom Eingangskreis nach EN 50178,
Bemessungsisolationsspannung 230 VAC. Achtung ! Die Schutzklasse 2 ist nur gültig
bei geschlossenem Klemmraum
CCC-Zulassung Certified by China Compulsory Certification (CCC)
- Hersteller Name: PEPPERL + FUCHS VISOLUX
- Hersteller Type: LA29/LK29-Z-F1/31/116-SET
- Hersteller Artikel-Nr.: 244081
Typische Anwendungen:
Schließkantenüberwachung an automatischen Torsystemen und Aufzügen
Überwachung der Schwenkbereiche von Schrankenanlagen
Objekterkennung und -verfolgung in der Fördertechnik
Sicherheitshinweis:
Vor der Inbetriebnahme Betriebsanleitung lesen. Anschluss, Montage und Einstellung nur durch Fachpersonal. Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden.
