Artikelbeschreibung:
Anwendungsgebiete von Schaltleisten:
Sicherheitsleisten verrichten überall dort ihren Dienst, wo bewegte Kanten ein Sicherheitsrisiko für Personen oder Objekte darstellen. Die Risikokanten werden mit einem Gummihohlprofil abgesichert. Bei einer Berührung wird die Sicherheitsleiste verformt. Dies löst ein Signal aus, welches zu einem Stopp der gefahrbringenden Bewegung führt.
Sicherheitsleisten werden in einer Vielzahl von unterschiedlichsten Anwendungen eingesetzt, so z. B. an den Quetschkanten von automatisch betriebenen Toren und Türen, im Maschinen- und Anlagenbau sowie im Fahrzeugbau bei automatisch schließenden Türen und Fenstern.
Leistungsmerkmale der optischen Schließkantensicherung VITECTOR FRABA OSE-S:
- für Torbreiten bis max. 10 m geeignet
- einfache Installation im Lichtkanal von Gummihohlprofilen
- TÜV und UL-Zulassung
- kann in Anwendungen bis Sicherheitskategorie 3 / PL d nach EN ISO 13849-1
eingesetzt werden
- hohe Systemzuverlässigkeit
- hohe EMV-Störfestigkeit
- absolute Unempfindlichkeit gegenüber Feuchtigkeit
- hohe Witterungs- und Alterungsbeständigkeit
- geregelte Sendeleistung
- hohe mechanische Stabilität
- weiter Temperaturbereich
- kompatibel zu allen gängigen Steuerungen mit Opto-Sensor-Eingang
- kompatibel zu vielen Opto-Sensoren anderer Hersteller
Montageanleitung:
Klicken sie hier um die Montageanleitung zu den VITECTOR FRABA OSE-S Opto-Sensoren herunterzuladen.
Auszug aus dem VITECTOR FRABA Katalog:
Klicken sie hier um den Auszug aus dem VITECTOR FRABA Katalog herunterzuladen.
Technischen Daten:
- Reichweite: 0,5 m bis max. 10 m
- Betriebsspannung: 3...24 V DC
- Gehäusematerial: Polyethylen
- Gehäusefarbe: grün
- Vergussmasse: Polyurethan
- Farbe der Vergussmasse: Sender grau; Empfänger schwarz
- Signalleitung: PVC / PVC; Mantel- und Aderisolation Polyvinylchlorid 3 x 0,14 mm², ø 3 mm
- Aderfarben: grün, weiß, braun
- Schutzart: IP68 (DIN VDE 0470), voll vergossen
- Einsatztemperatur: -20 ... +75° C
- Sensor Länge: 37 mm
- Sensor Durchmesser: 11,5 mm (für Gummiprofile mit Lichtkanal-Durchmesser
11 bis 12mm)
- Kabellänge: verschieden, sowie mit oder ohne 3-poligen Molex-Stecker gemäß Auswahl
- Hersteller: FRABA GmbH, D-50667 Köln
- Marke: VITECTOR FRABA
- Hersteller Bezeichnung: OSE-S (Set: Sender + Empfänger); OSE-T (Sender);
OSE-R (Empfänger)
Lieferumfang:

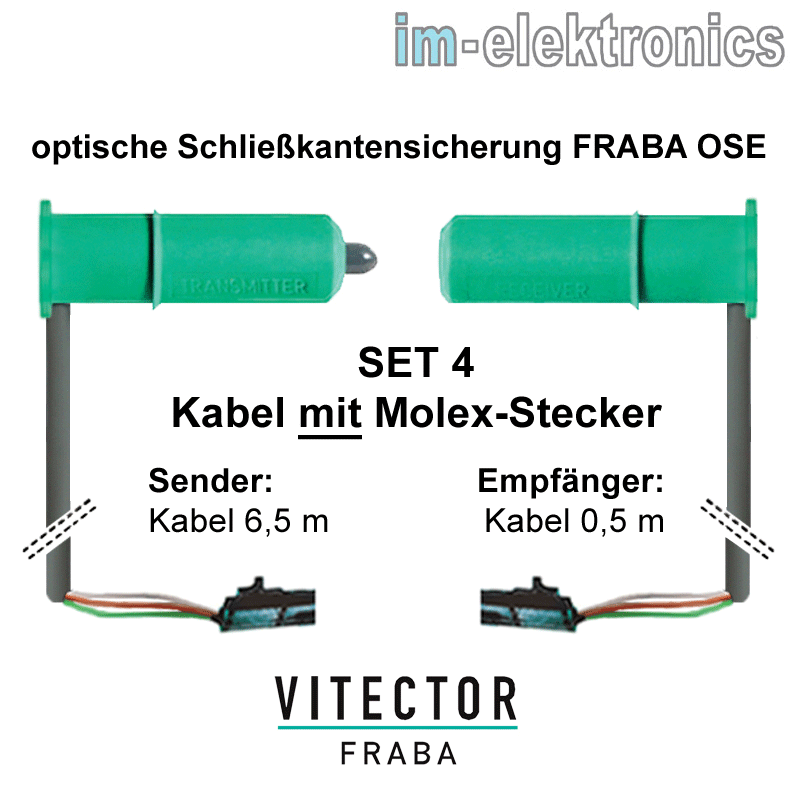

- 1 Stück SET 4 mit Molex-Stecker
- Opto-Sensor-Set VITECTOR FRABA OSE-S 6601 (10010401)
- Set bestehend aus: Sender mit 6,5 m Kabel und Empfänger mit 0,5 m Kabel,
mit Molex-Stecker
