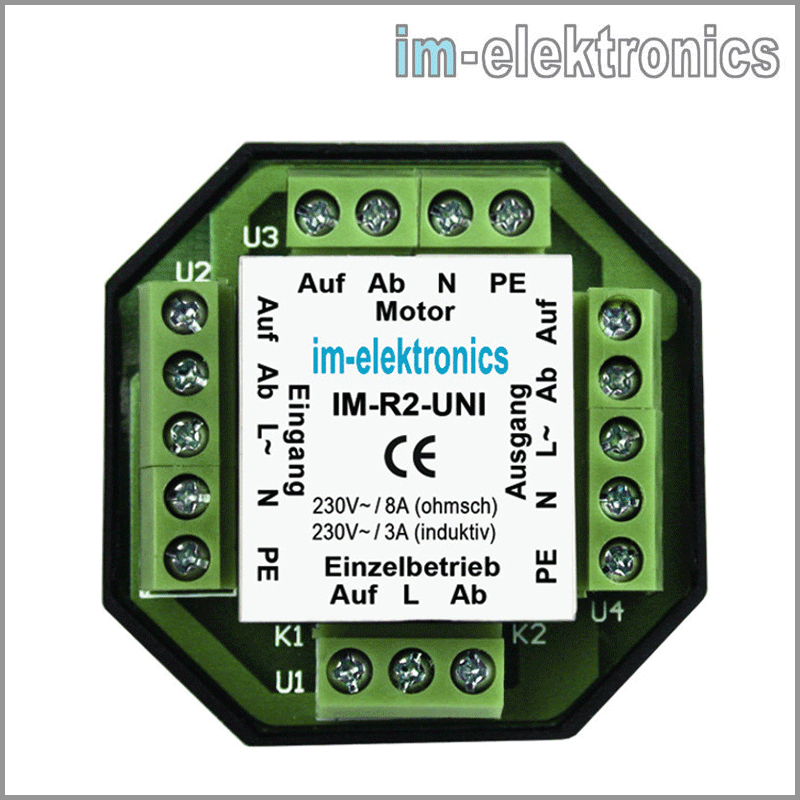

IM-R2-UNI Universal Trennrelais

Artikelbeschreibung:

Das Relais IM-R2-UNI dient zur Ansteuerung von Jalousie- und Rollladenmotoren mit mechanischen oder elektronischen Endschaltern. Durch den Einsatz dieses Trennrelais wird unerlaubtes parallel schalten von Jalousie- oder Rollladenmotoren verhindert.
Der Aufbau einer Zentralsteuerung mit Untergruppen ist ebenso möglich.

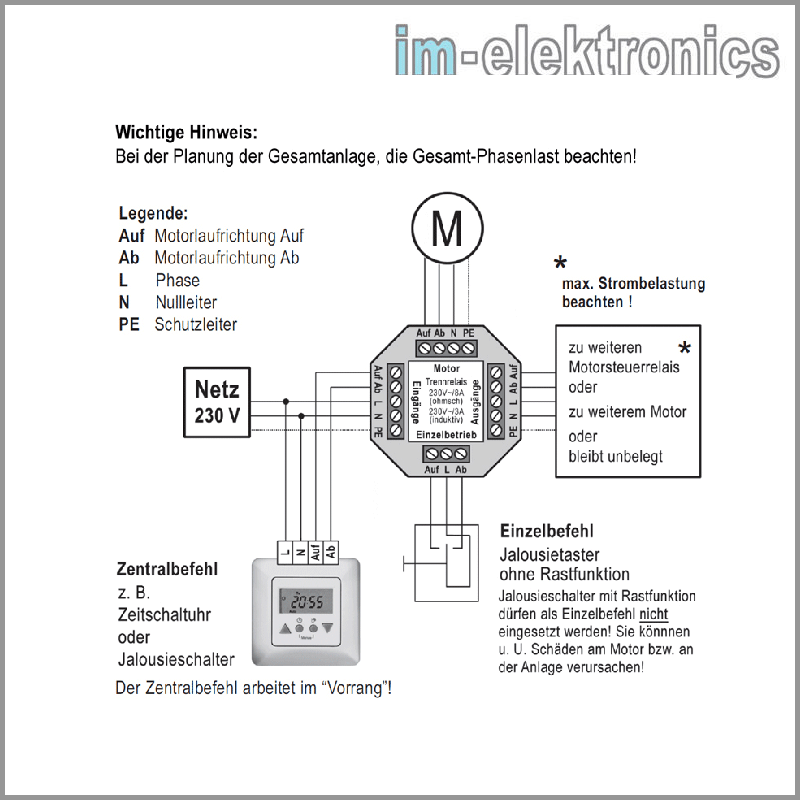

Verdrahtungsbeispiele finden Sie oben in den Artikelbildern oder in der Bedienungs- und Montageanleitung. Diese können sie hier als PDF-Datei herunterladen.

Funktion / Ausstattung:

• Pro Relais können 1 oder 2 Motoren angeschlossen werden

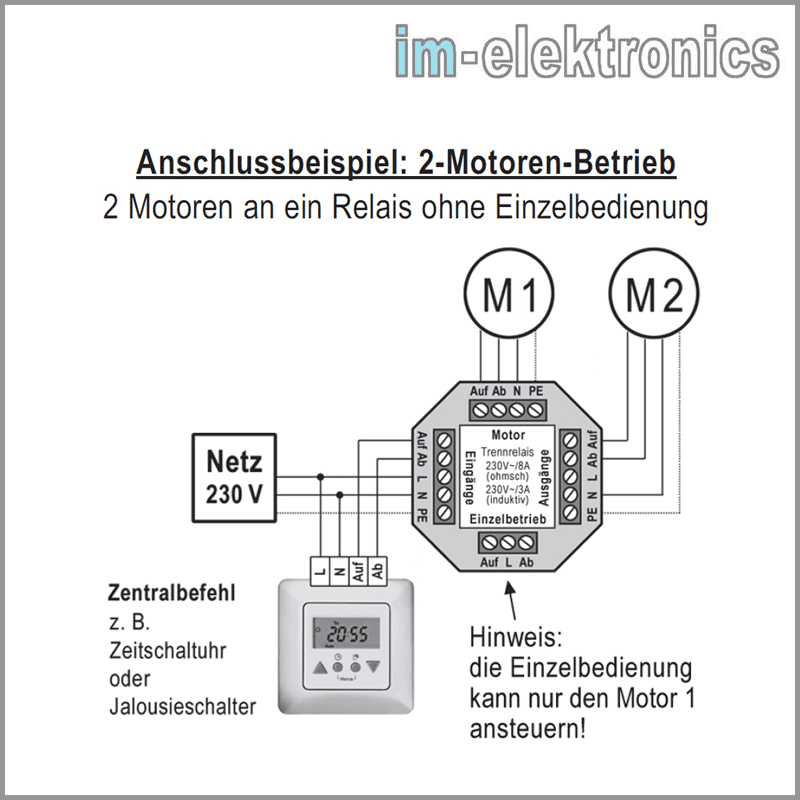

• steuert wahlweise 2 Motoren gleichzeitig ohne Einzelbedienung

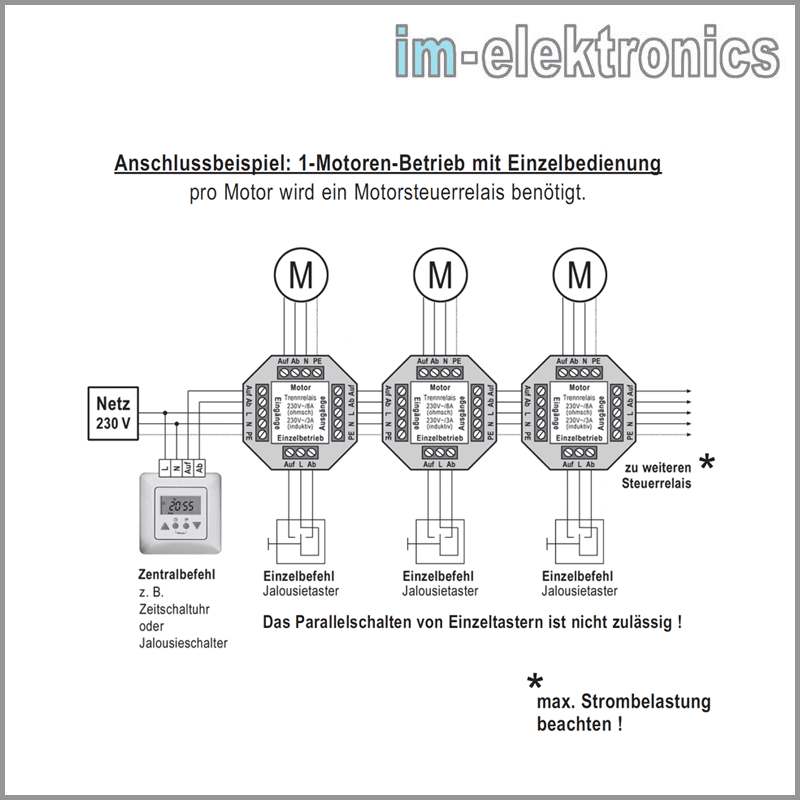

• oder beliebig viele Motoren gleichzeitig durch Anreihen weiterer Relais
     mit optionaler Einzelbedienung über einen Jalousietaster

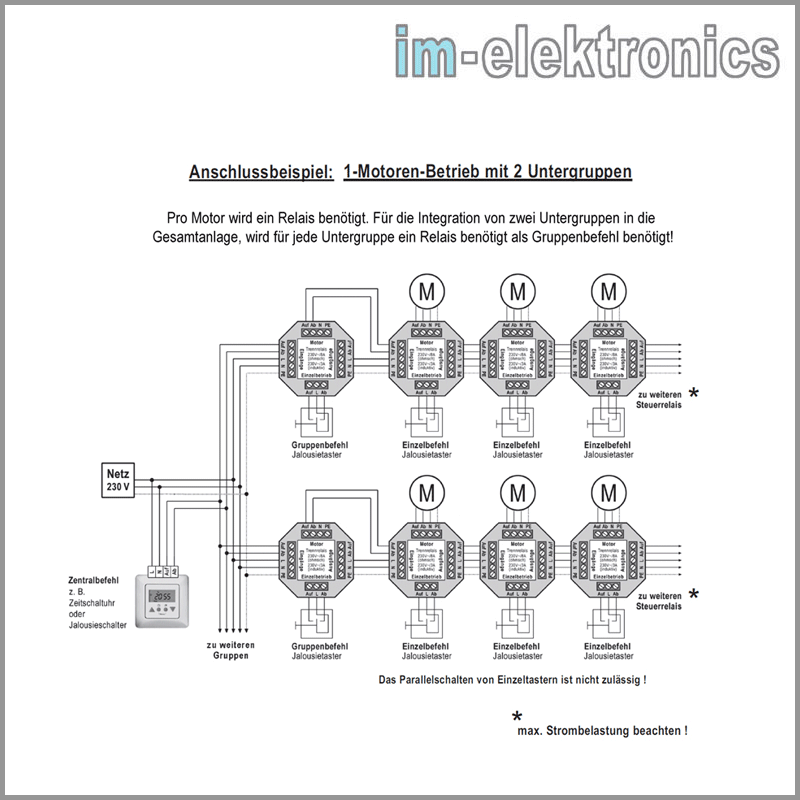

• auch als Gruppensteuerrelais zur Bildung von Untergruppen einsetzbar
• der Zentralbefehl (z. B. Zeitschaltuhr oder Jalousieschalter)
     arbeitet in „Vorangschaltung“
• lokale Bedienung bzw. Einzelbedienung über Jalousietaster ohne Rastfunktion
     Achtung! Keine Jalousieschalter mit Rastfunktion als Einzelbedienung verwenden,
     diese können Schäden an der Anlage und den Motoren verursachen!
• Einbautiefe von nur 22 mm, passt somit in jede handelsübliche
     60 mm Unterputzdose/Schalterdose
• geschlossene Relais-Rückseite, dadurch keine offenen Kontakte
• vollständige Trennung von Last- und Steuerstromkreis
• Anschluss des Schutzleiters (PE) erfolgt direkt am Relais
• automatische Schaltverzögerung (Zwangsverriegelung)
     zum Schutz der angeschlossenen Motoren und Steuergeräte
• höchste Betriebssicherheit, es werden ausschließlich
     hochwertige Marken-Leistungsrelais verwendet


  Lieferumfang:

• 1  Stück Trennrelais IM-R2-UNI
• 1 Stück Bedienungsanleitung


  Technische Daten:

• Spannungsversorgung:    230 V AC / 50 Hz, ±10 %, Nullleiter erforderlich
• Steuerspannung:    230 V AC / 50 Hz, ±10 %,
• Schaltspannung:    max. 250 V AC
• Schaltvermögen:    max. 8 A (ohmsch) , max. 3 A (induktiv)
• Stromaufnahme:    Relaisbetrieb 10 mA
• Einschaltdauer:    = 100 % ED
• Schraubklemmen:    0,5-2,5 mm² (Draht massiv), 0,5-1,5 mm² (Draht flexibel)
• Temperaturbereich:    -20 °C bis +60 °C
• Abmessungen (LxBxH):    51 x 51 x  22 mm
• Einbau:    in tiefe 60 mm Schalterdosen/Unterputzdosen
     oder in Aufputz-Feuchtraum-Abzweigdosen
• Hinweis:    Bei der Projektierung und Planung der Gesamtanlage ist die
     Gesamt-Phasenlast zu beachten!
